Electroválvulas de mando directo con diafragma separado
Serie PDV
2/2 vías Normalmente Cerradas (NC)
Las electroválvulas de mando directo Serie PDV están disponibles con diferentes diámetros nominales y en tres diferentes versiones de acuerdo a la conexión eléctrica. El diafragma separado protege el fluido de cambios extremos de temperatura debido al calientamiento de la bobina.
Para escoger el modelo más adecuado para una aplicación especifica, cheque la compatibilidad quimica del fluido a controlar con los materiales disponibles del cuerpo y de los sellos.
Características técnicas
Función
2/2 NC
Funcionamiento
Mando directo con diafragma separado
Conexión

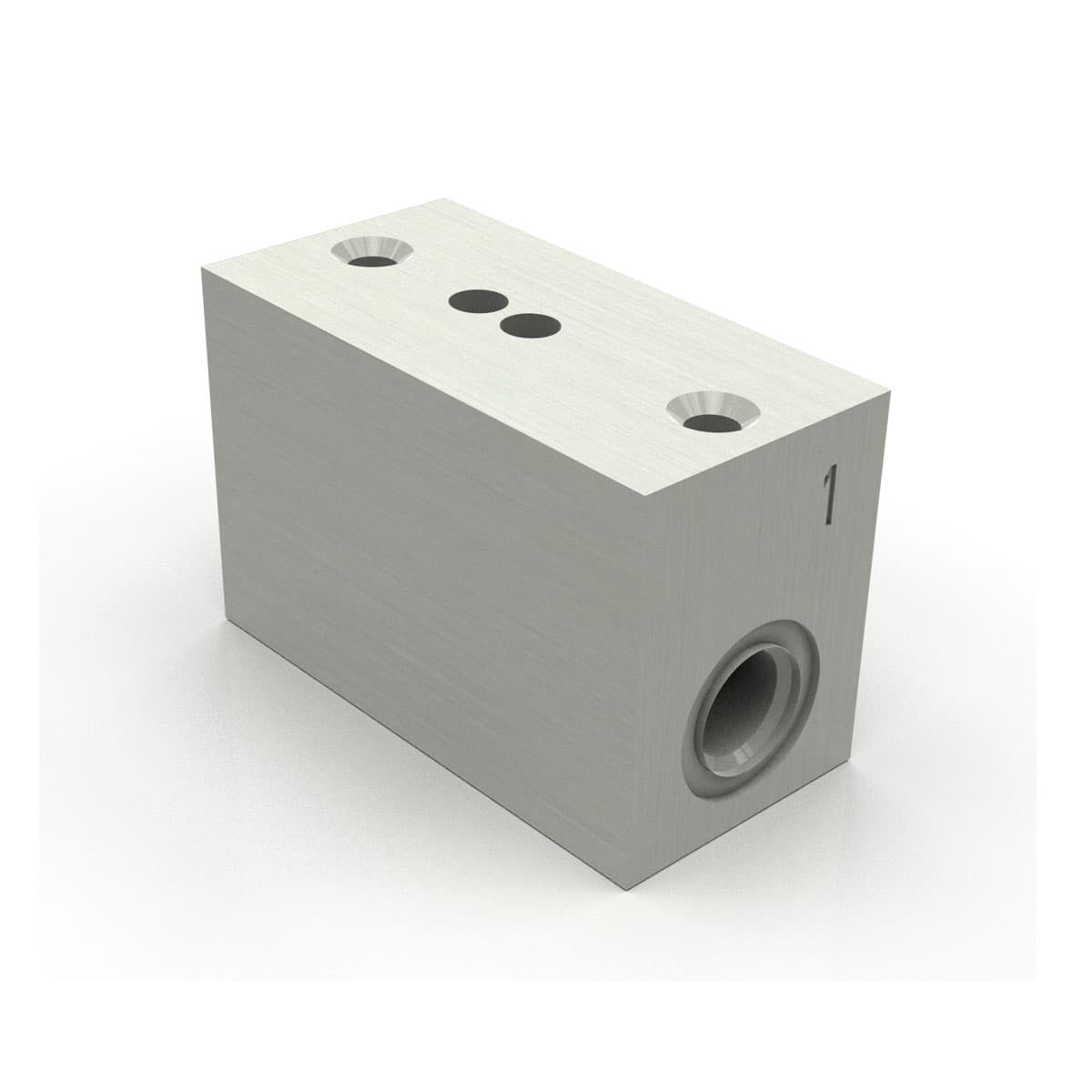

En subbase por medio de tornillos M3
Diámetro
0.8 … 2 mm
Caudal nominal Kv
0.25 ... 0.8
Presión de funcionamiento
0 ... 7 bar
Temperatura de funcionamiento [°C]
10 ÷ 50 °C (FKM/EPDM) / 20 ÷ 50 °C (FFKM)
Fluido
Gas y liquidos: aire, agua, reactivos, solventes, etc...
Tiempo de respuesta (ISO 12238)
≤ 15 ms
Instalación
En cualquier posición
Materiales en contacto con el fluido
Cuerpo
PEEK
Juntas
FKM - EPDM - FFKM
Características electricas
Salida de tensión
24 V DC - 12 V DC - otros voltajes bajo pedido
Tolerancia de tensión
±10%
Consumo de energía
2 W
Ciclo de trabajo
ED 100%
Conexión eléctrica
Stecker DIN 43650 (9.4 mm), DIN EN 175 301-803-C (8 mm), Litzen 300 mm
