Conexiones MX2: G3/8, G1/2, G3/4 - Conexiones MX3: G3/4, G1 Modular Vaso con cubierta de teconopolimero y montaje tipo bayoneta
Los filtros-reguladores Serie MX están formados por el filtro y el regulador de presión en una unidad.
Están por lo tanto compactos y adecuados para funciones de pre filtración.
Disponibles con o sin descarga (relieving), están equipados con una válvula de diafragma para regulación directa de presión y con una descarga de condensación integrada, manual o automática.
Además, están equipados con un manómetro encajonado.
La serie MX ha sido realizada para ofrecer soluciones multi-sector que garantizan el ahorro en términos de tiempo de instalación, espacio y costos.
Fluido
Aire comprimido
Montaje

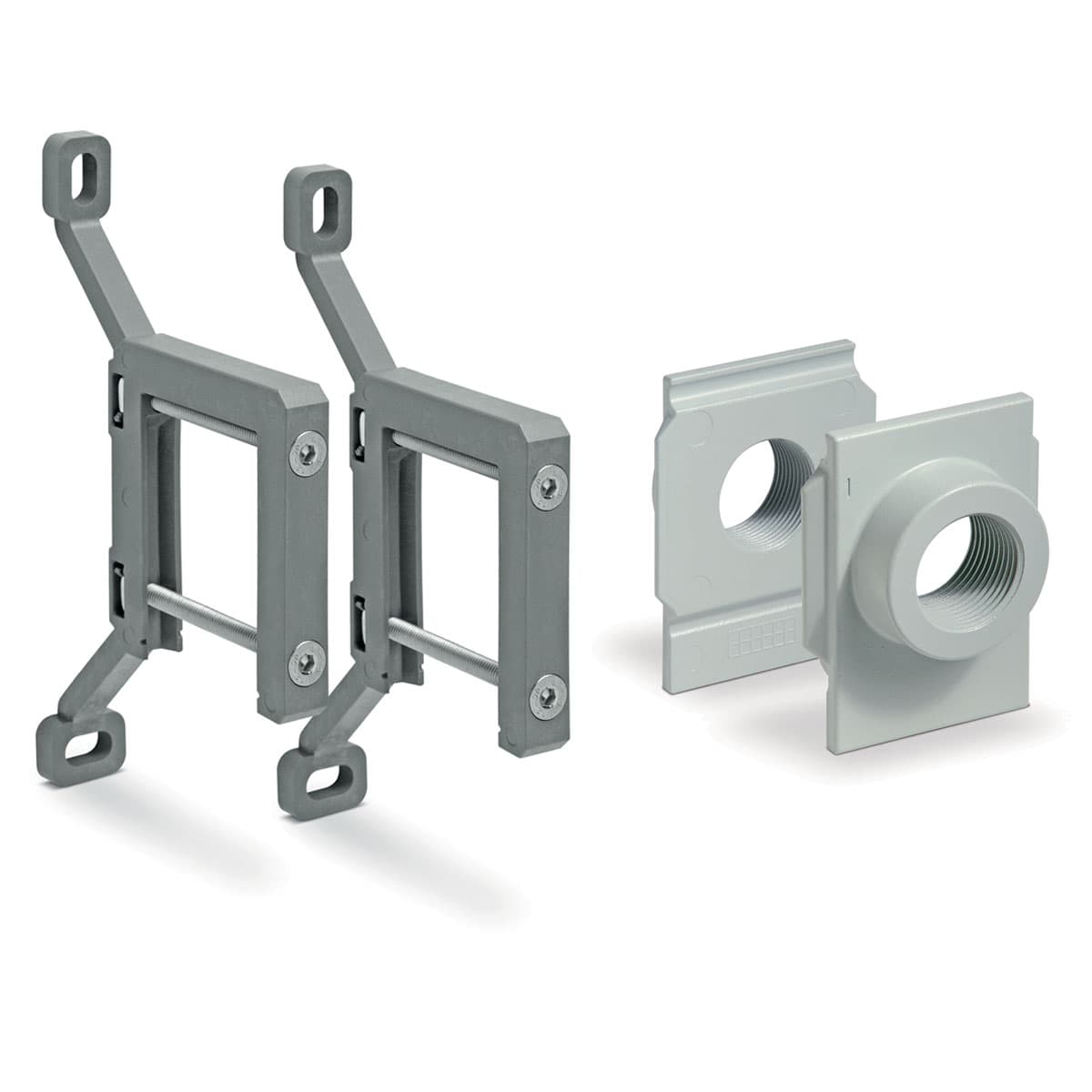

Vertical en línea, montaje en pared (por medio de sujetadores), montaje en panel
Puertos
MX2: G3/8 - G1/2 - G3/4; MX3: G3/4 - G1
Materiales
Ver TABLA DE MATERIALES en las página siguiente
Contrucción
Modular, compacto con elementro filtrante en HDPE
Caudal nominal
Ver DIAGRAMAS DE CAUDAL en las página siguiente
Presión de salida
0,5 ÷ 10 bar (standard), 0,5 ÷ 4 bar and 0,5 ÷ 7 bar
0,3 ÷ 16 bar / -5°C ÷ 50°C (con punto de rocío por debajo de 2°C al min. Temperatura de trabajo) 0,3 ÷ 16 bar / -5°C ÷ 50°C (con punto de rocío por debajo de 2°C al min. Temperatura de trabajo)
Calidad del aire entregado de acuerdo a la norma ISO 8573-1: 2010
Clase [6:8:4] con elemento filtrante de 5 μm Clase [7:8:4] con elemento filtrante de 25 μm
