Gracias a sus dimensiones, los cilindros magnéticos compactos de simple y doble efecto Serie 31 son aptos para la instalación en pequeños espacios.
Las particulares soluciones constructivas permiten la utilización de estos cilindros con sujeciónes tipo bridas, patas o charnelas.
Estos cilindros han sido realizados en 10 diámetros distintos desde Ø12 hasta Ø100.

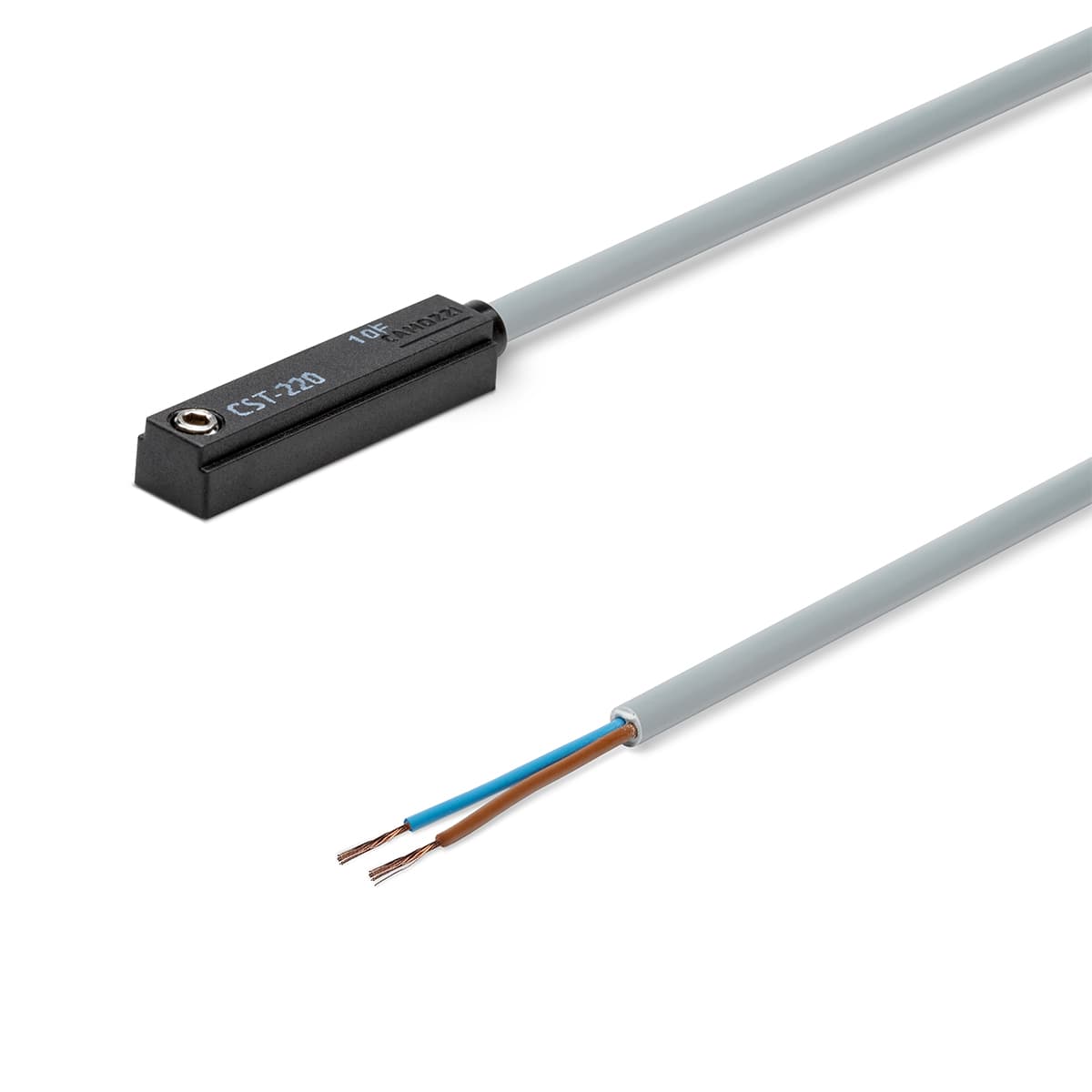

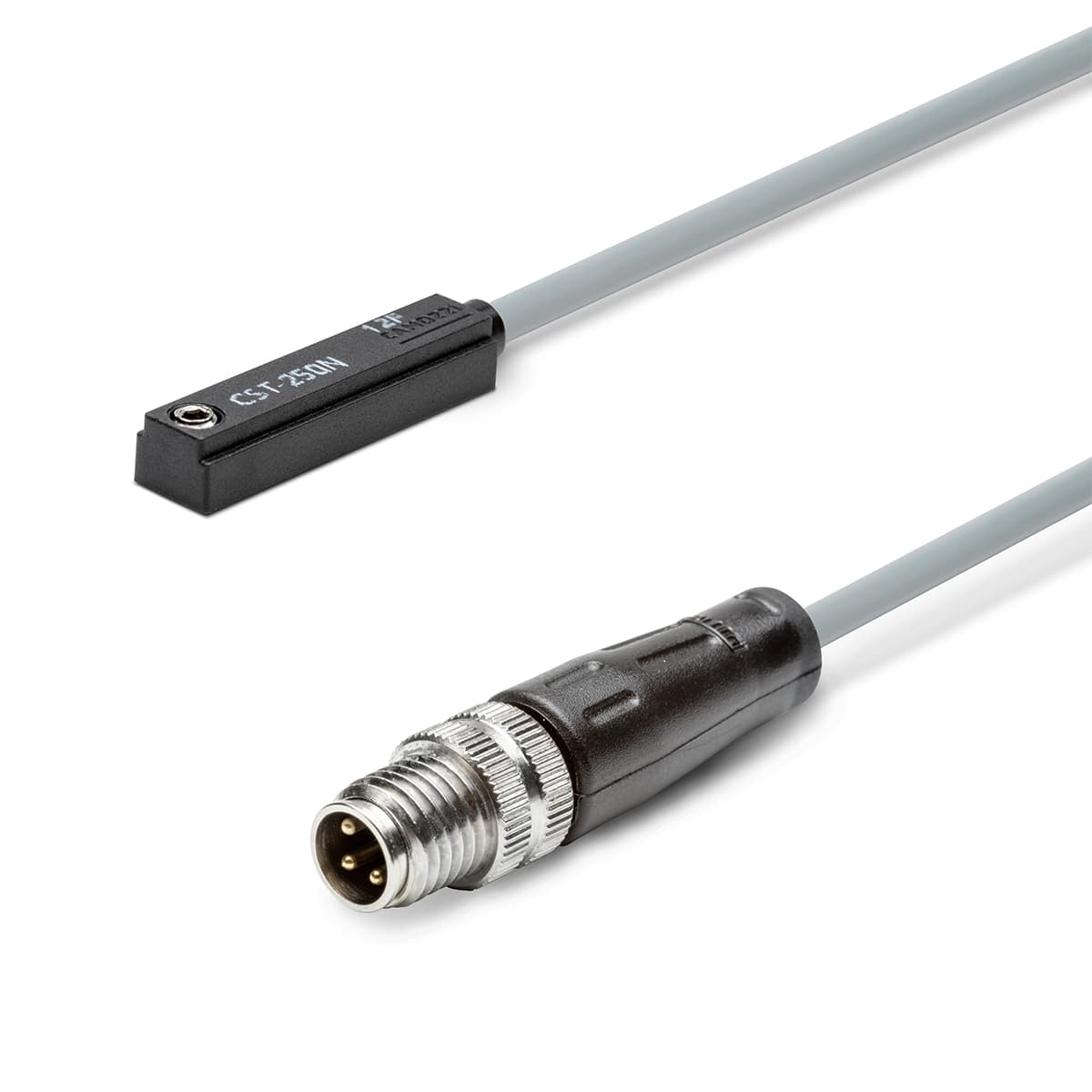

Sobre el perfil externo hay ranuras paralelas al eje de deslizamiento que permiten el montaje y posicionamiento de sensores para la detección de la posición del émbolo.
Estas ranuras pueden cubrirse con tiras "cubreranuras".

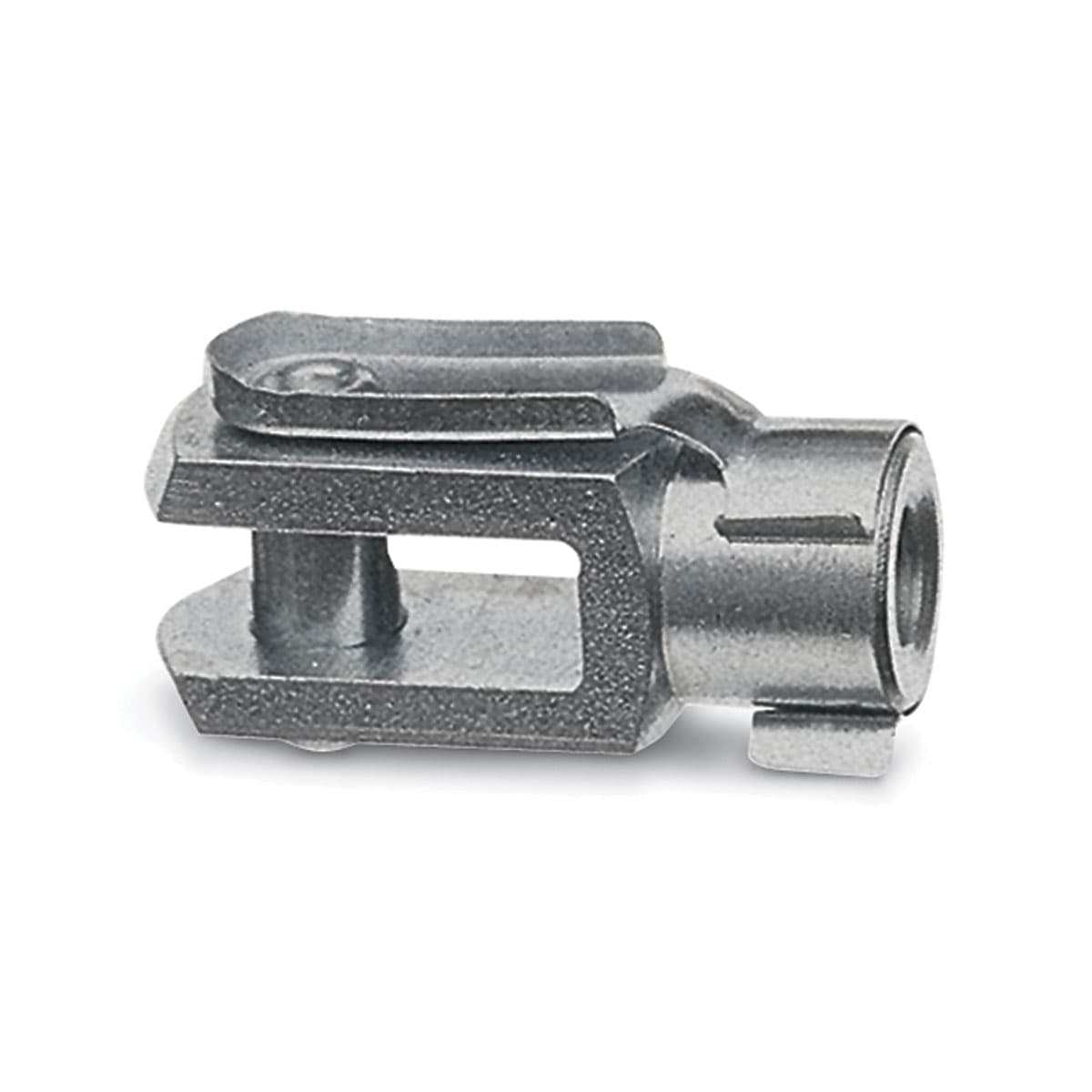

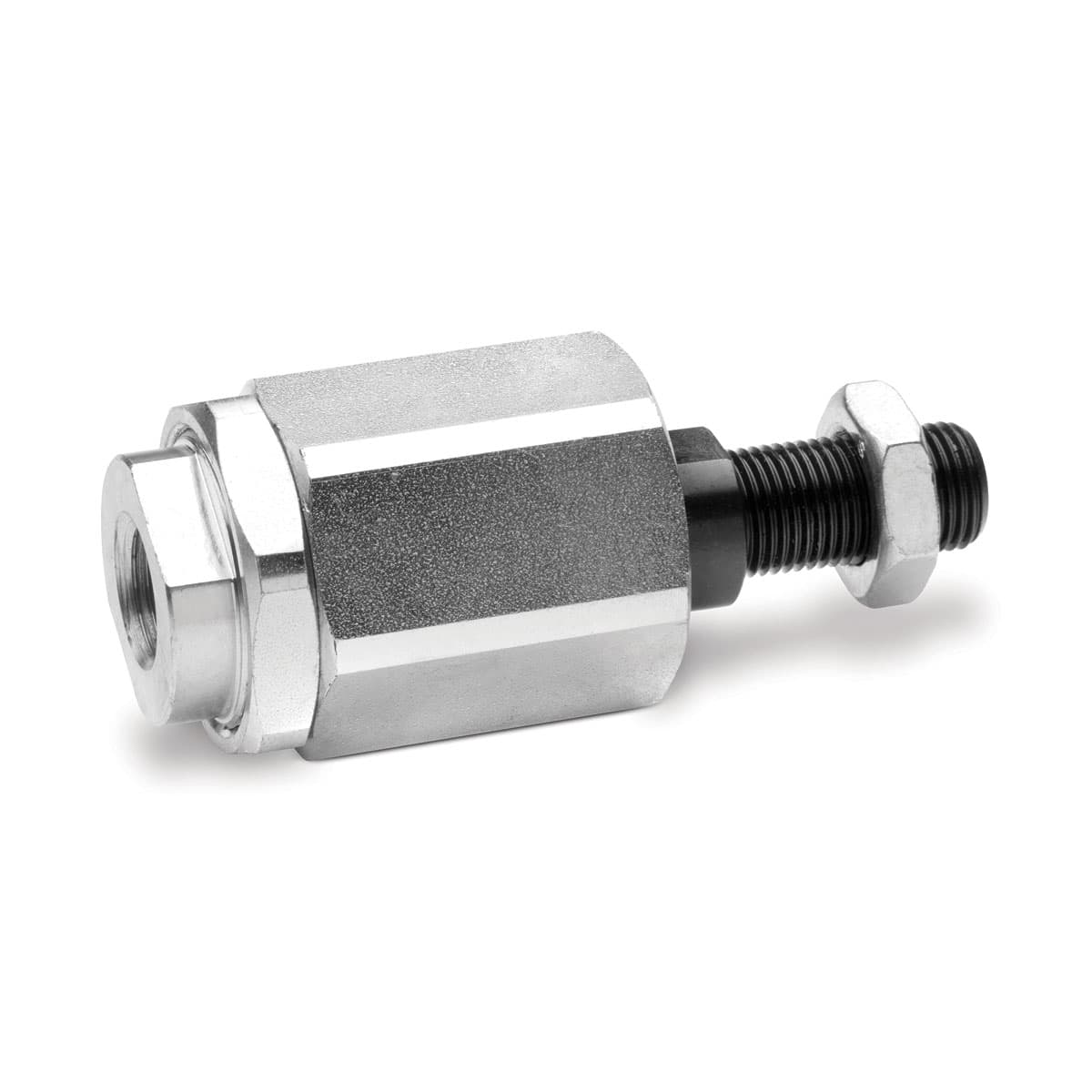

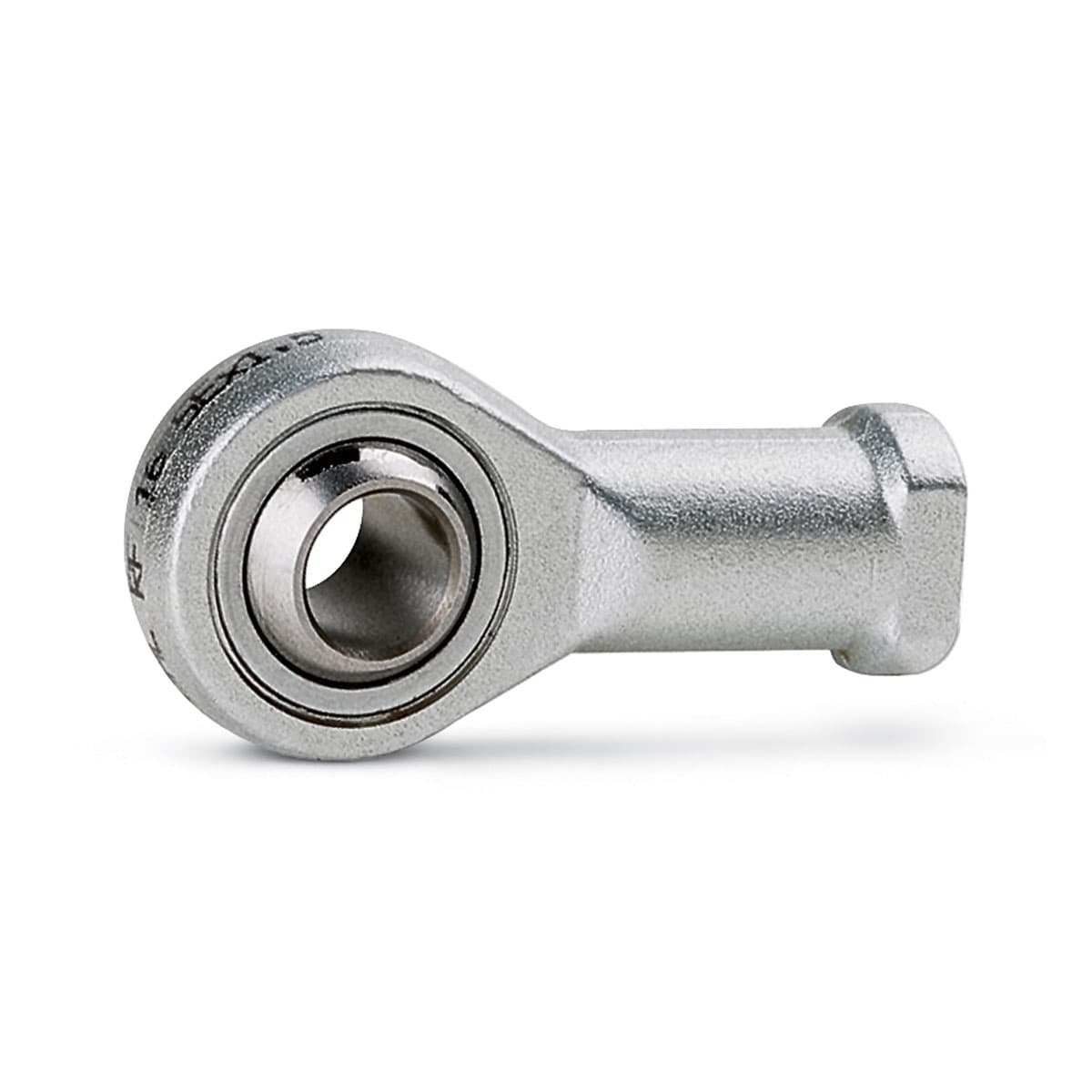

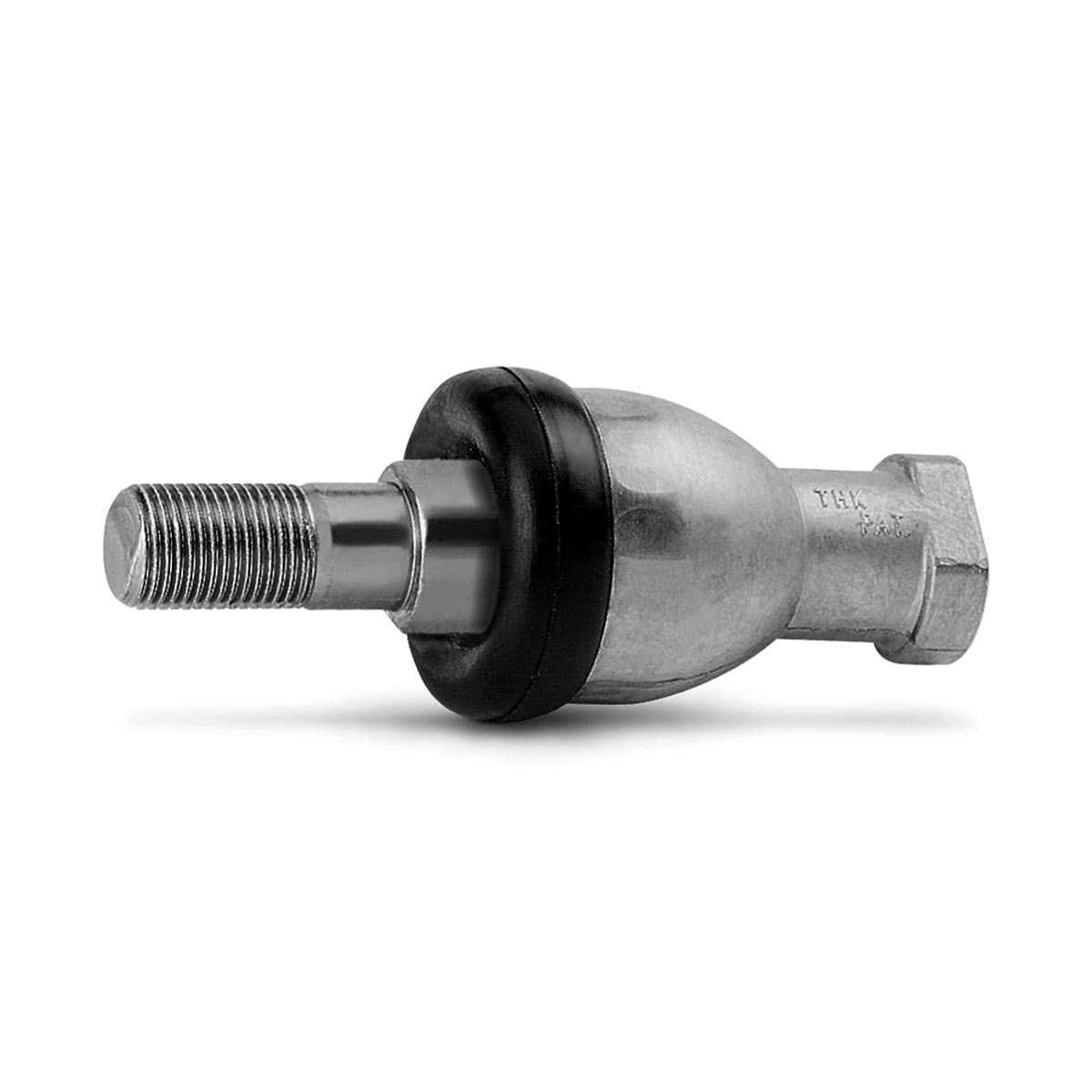

Estos cilindros, gracias a su tipo de construcción, tienen buenas características de estabilidad axial; bajo pedido se pueden suministrar con el terminal roscado del vástago macho o hembra y en esecución "W" para altas temperaturas (140ºC).
Esta última versión no es magnética.
Fluido
Aire filtrado, sin lubrificación. En caso de usar aire lubrificado recomendamos utilizar aceite ISOVG32 y de no interrumpir la lubrificación.
Velocidad
10 ÷ 1000 mm/sec (sin carga)
Materiales
Cabezales y tubo AL - vástago inox AISI 303 rolado - piston AL juntas del vástago y del pistón en PU - altas temperaturas en FKM (140°C)
Funcionamiento
Simple y doble efecto
Carreras min - max
Serie 31R, 31M y 31F: Ø12÷25 = 1÷200 mm, Ø32 ÷ 63 = 1÷300 mm, Ø80÷100 = 1÷400 mm. La carrera mínima para la utilización de los sensores es de 10 mm. Simple efecto = 5÷25 mm (ver tabla carreras estándar)
Tipos de sujeción

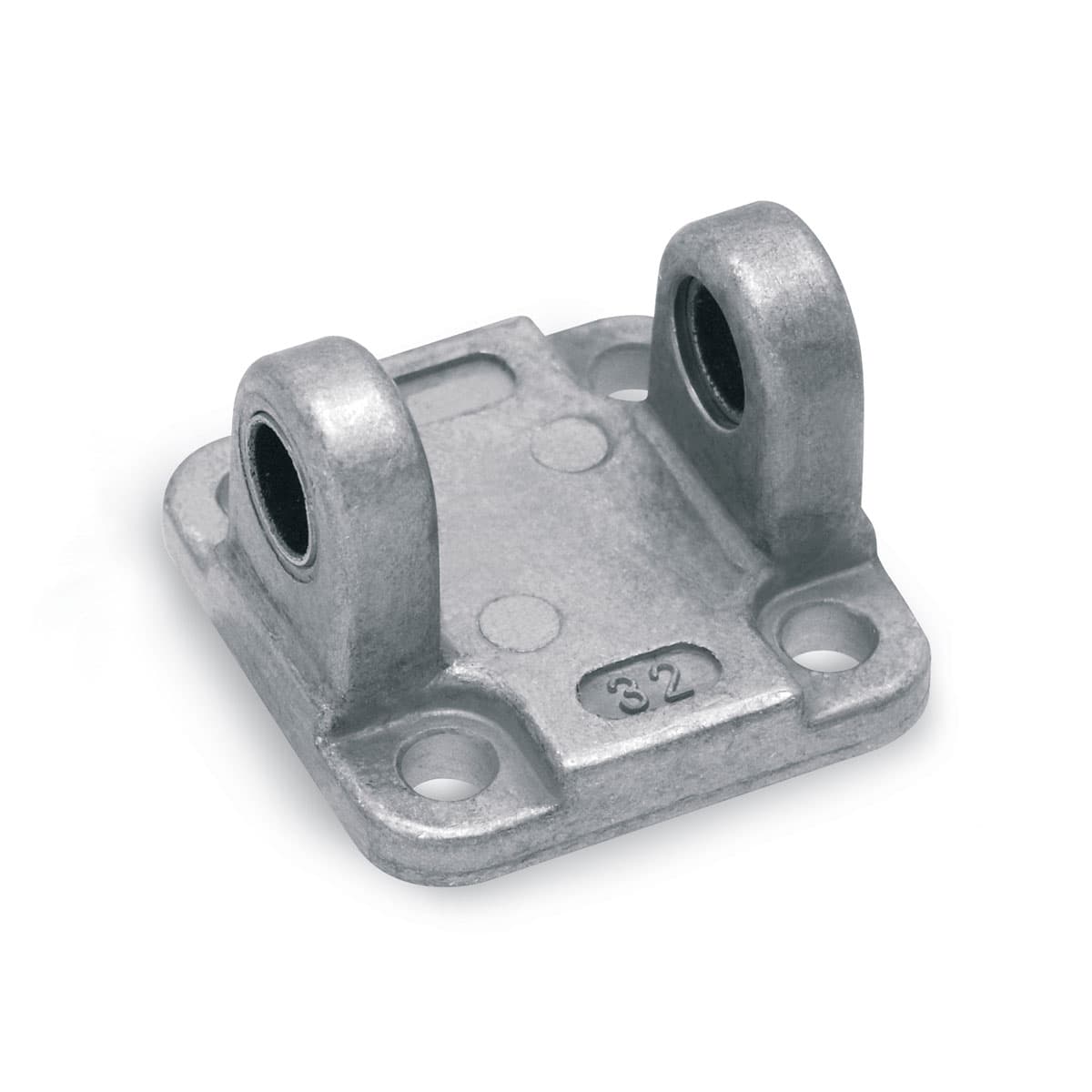

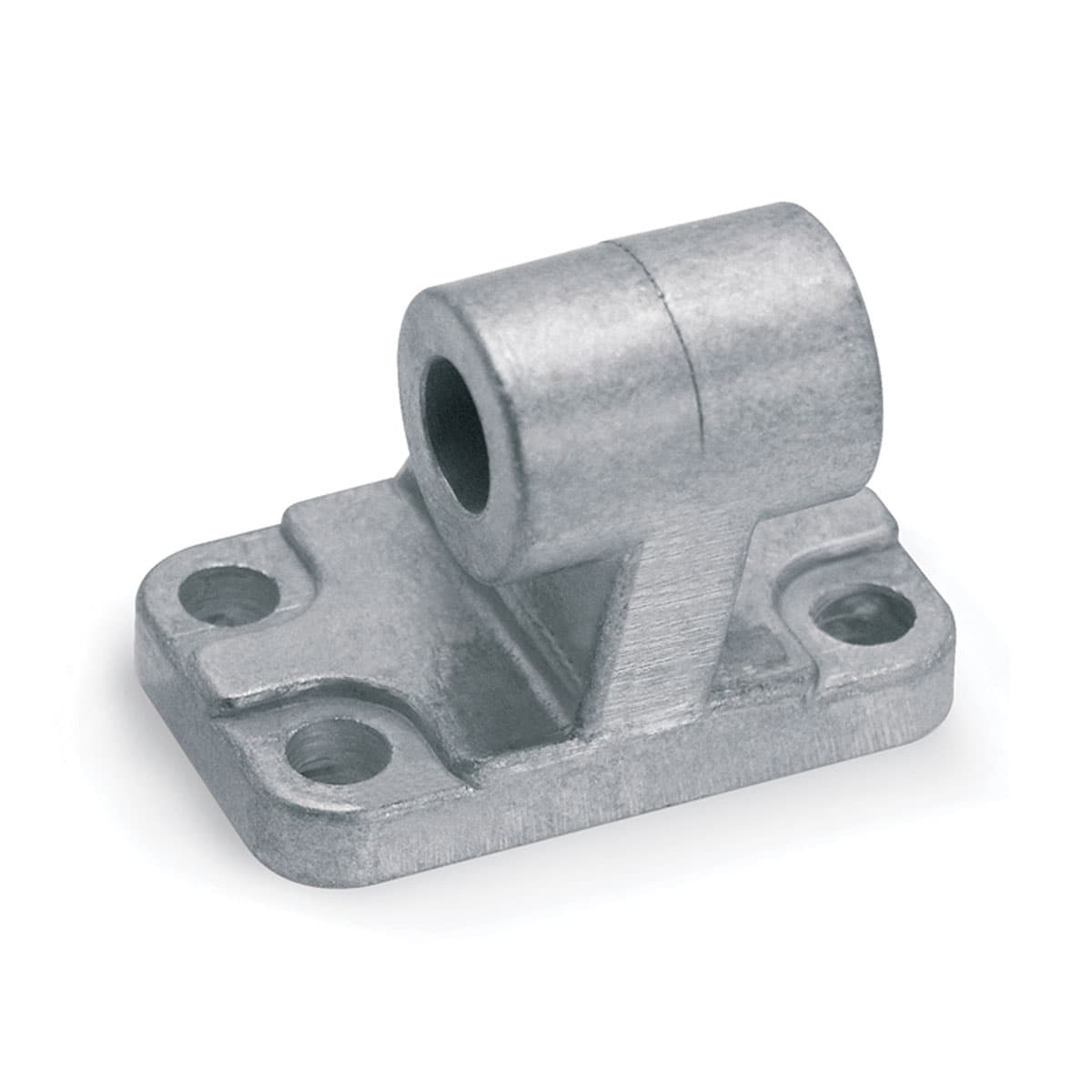

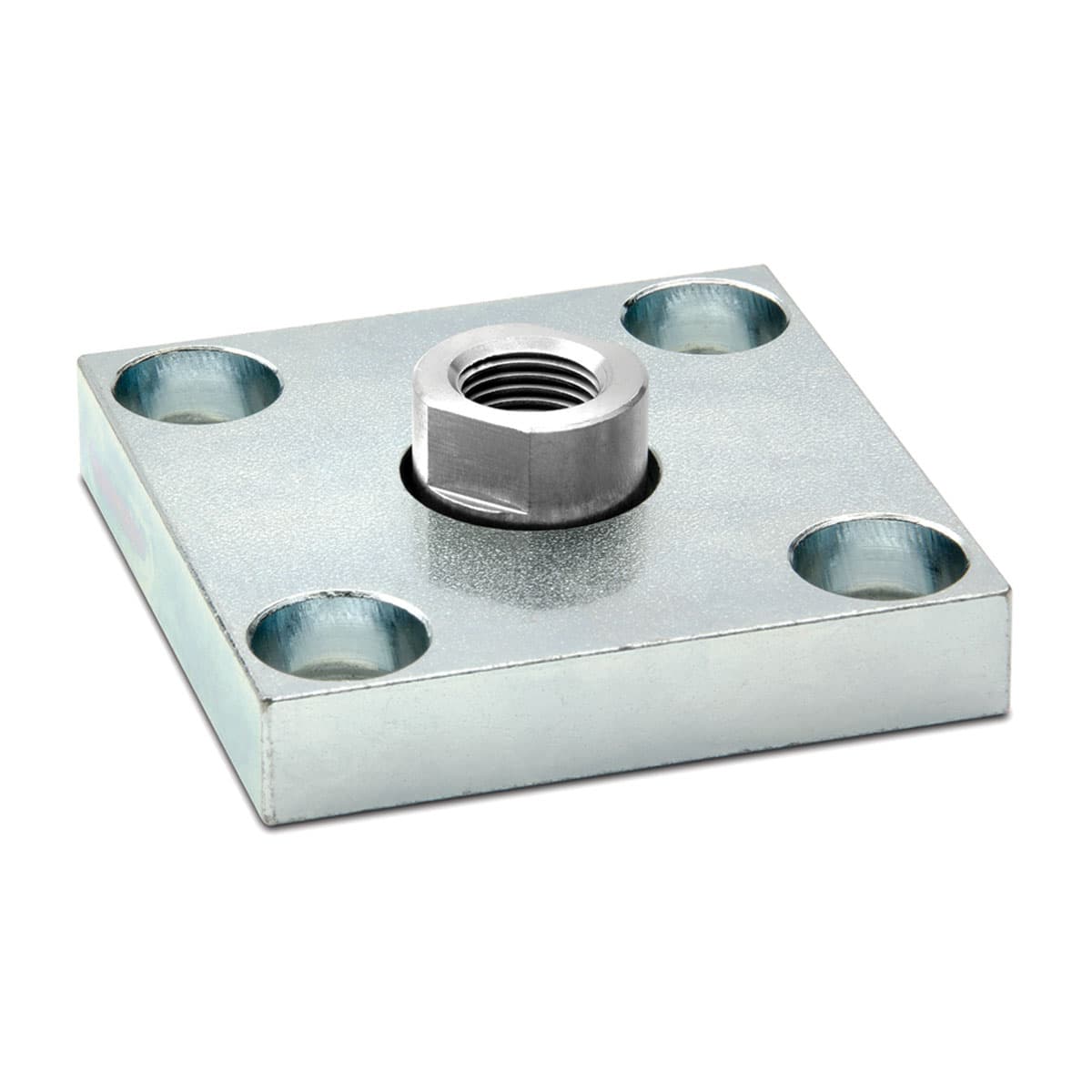

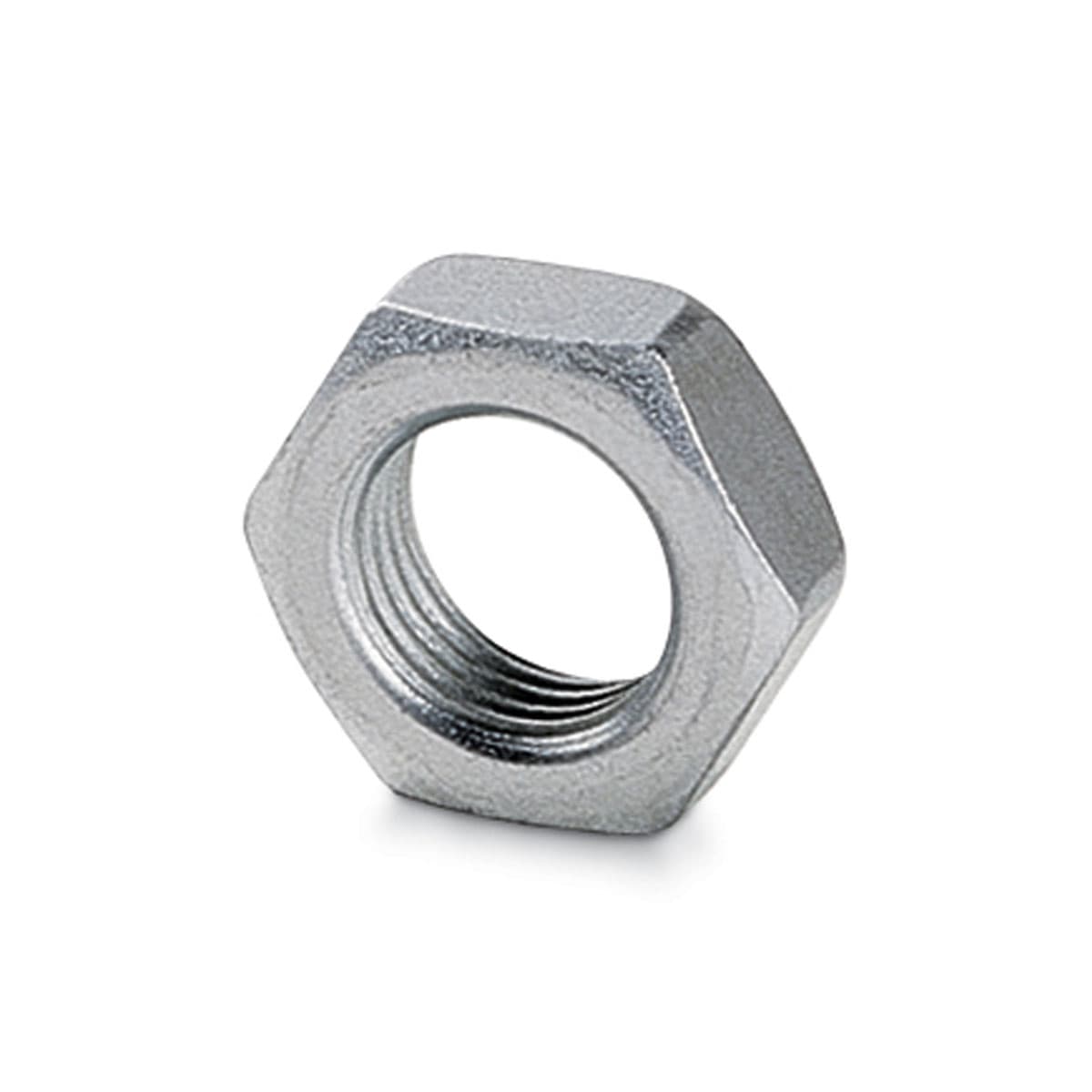

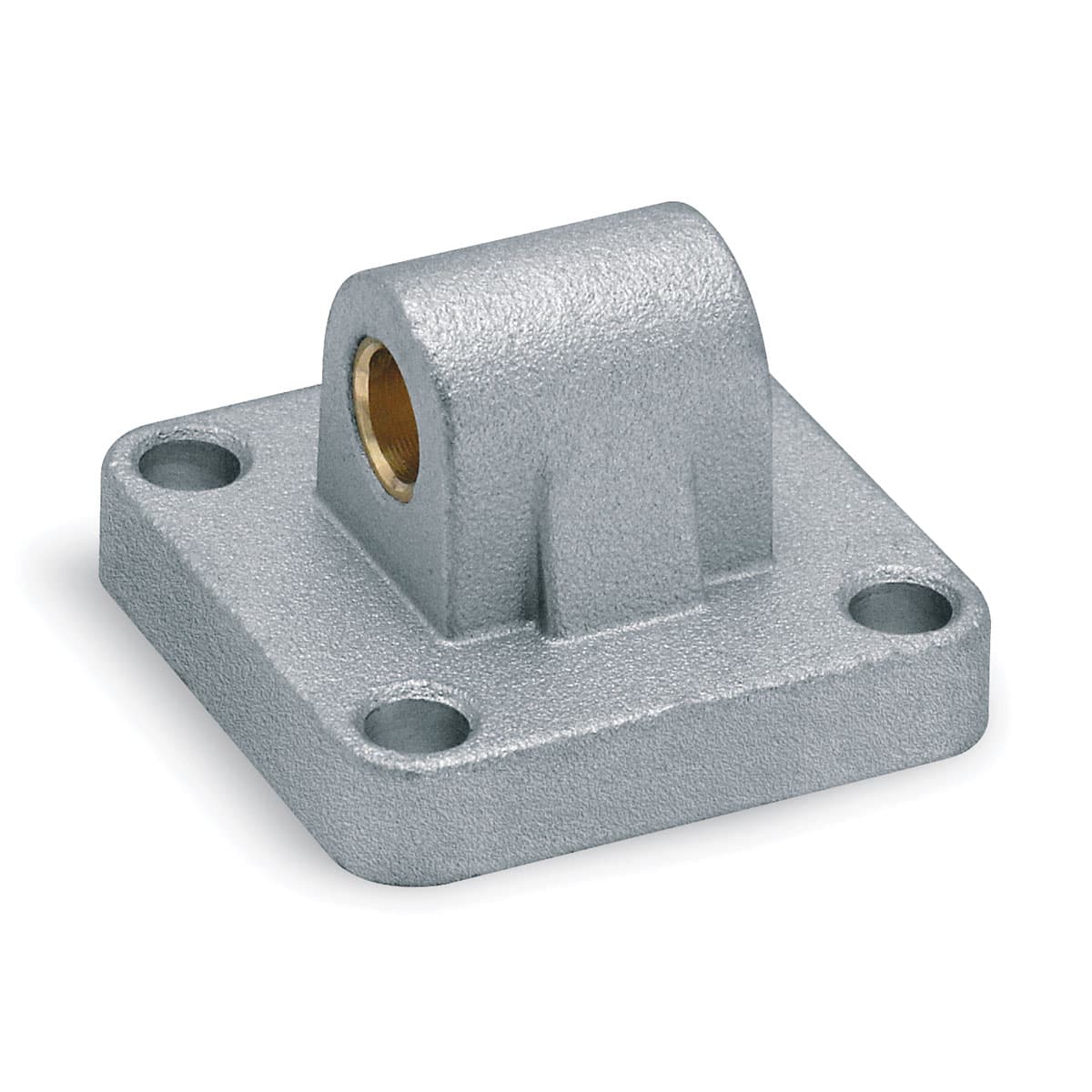

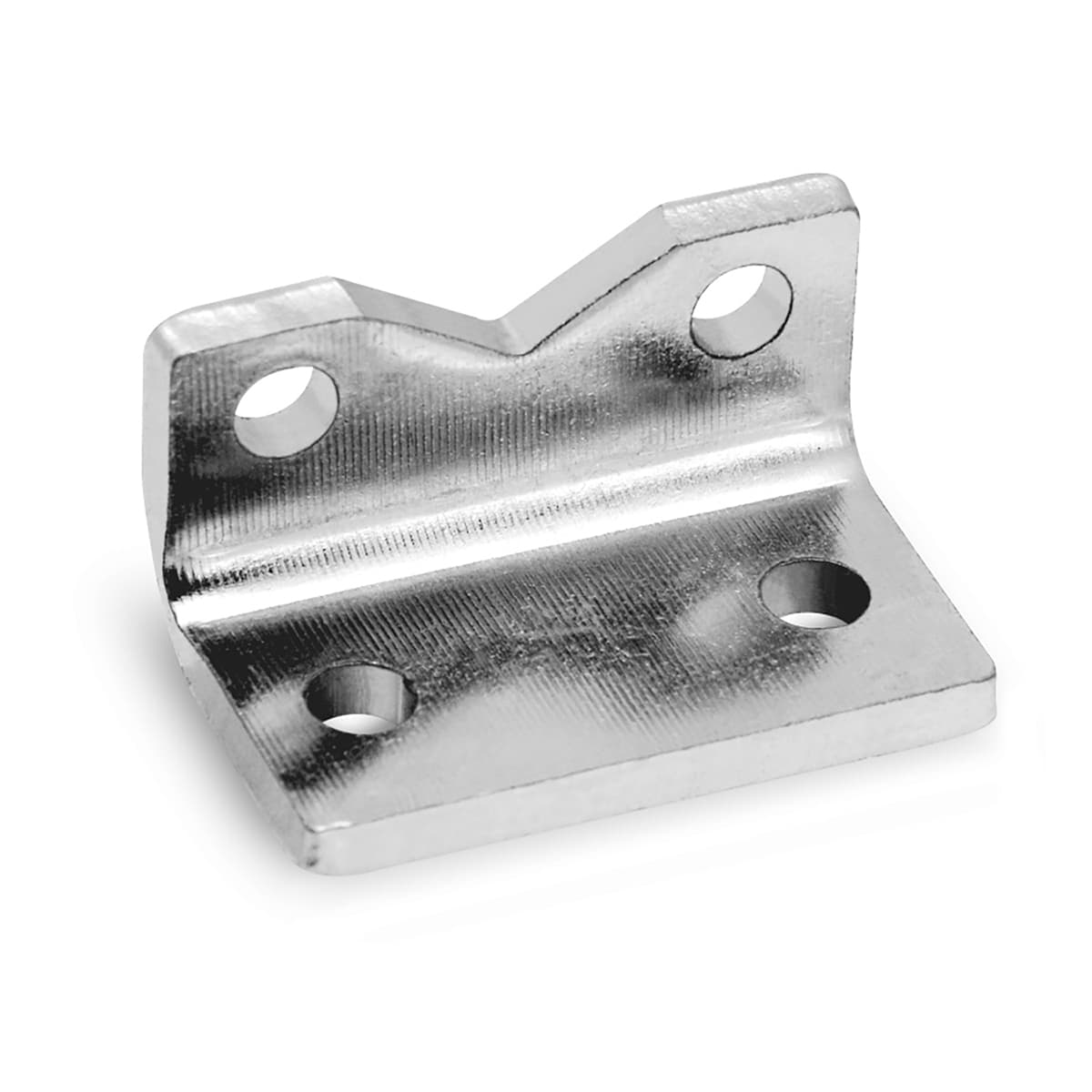

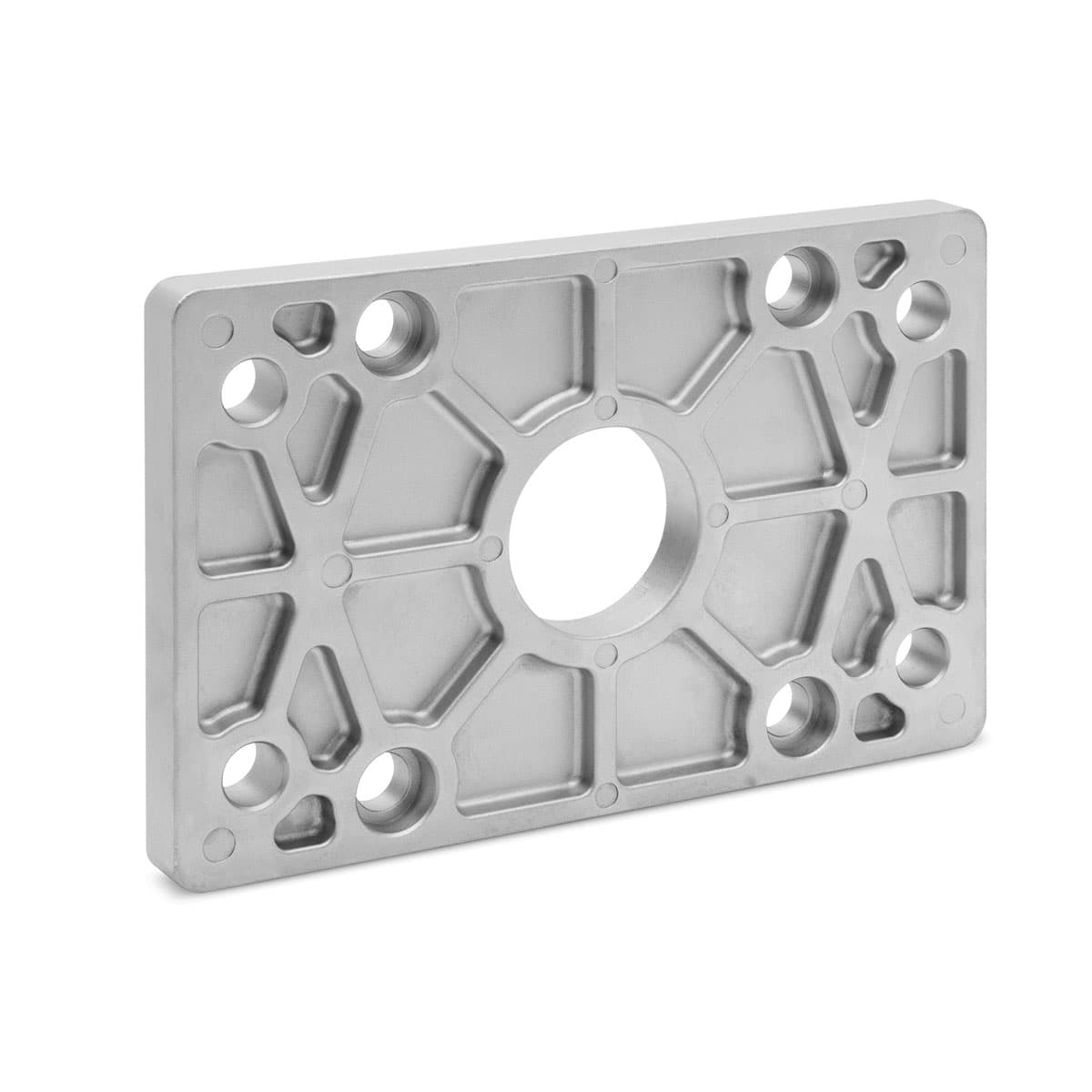

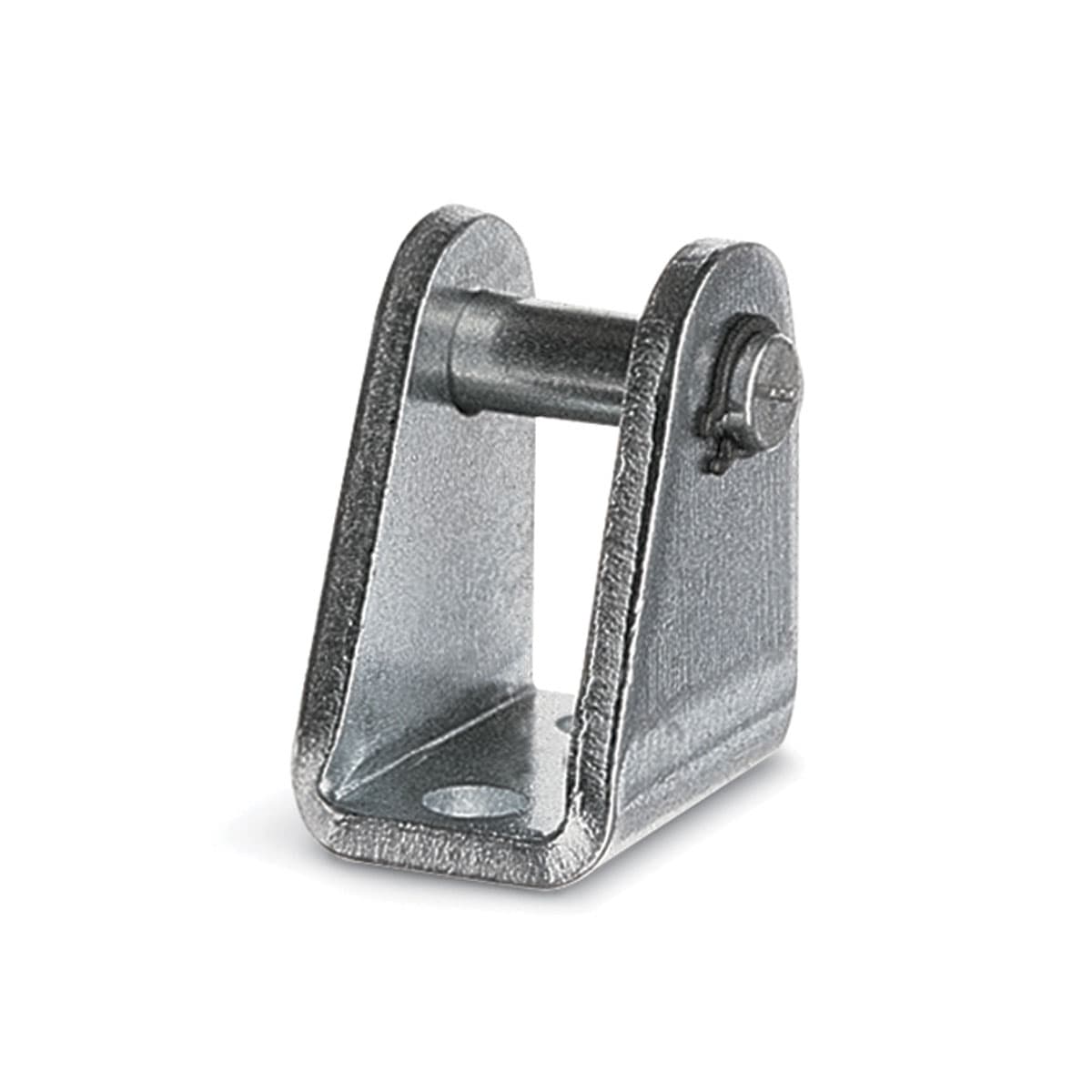

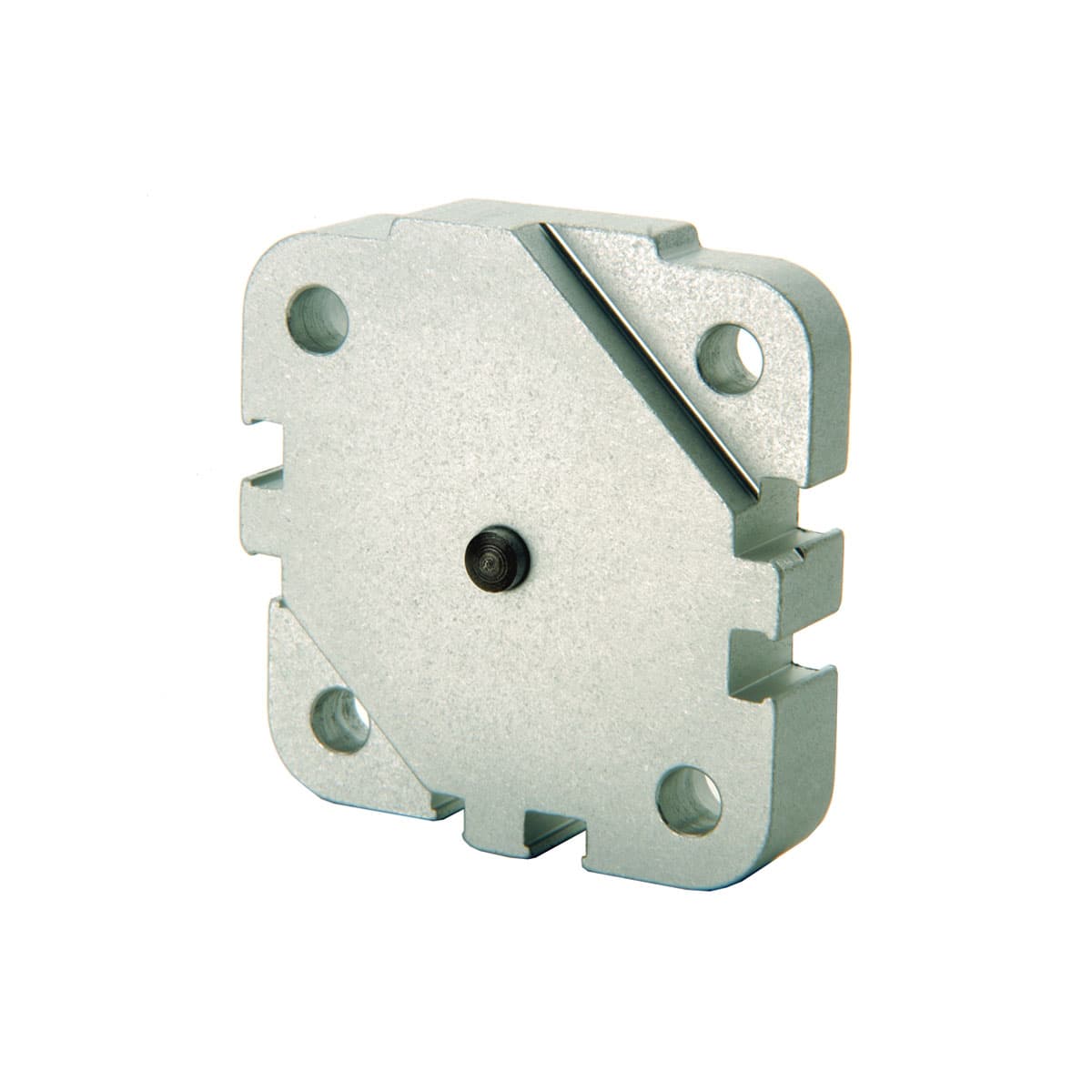

Brida - patas - charnela
Presión de trabajo
1 ÷ 10 bar (doble efecto); 2 ÷ 10 bar (simple efecto)
