El eje electromecánico vertical 5V representa la solución ideal para aplicaciones que requieren desplazamientos verticales como, por ejemplo, sistemas de recogida y colocación, dispensación, carga / descarga (moldeo por inyección de plástico, ensamblaje, mecanizado) o paletizadores.
Disponible en tres tamaños, 50, 65 y 80, se puede utilizar como eje vertical de un sistema de pórtico x, y, z o voladizo en aplicaciones que requieren mover cargas para movimientos largos rápidamente y así optimizar el tiempo de ciclo de la máquina.
Los nuevos ejes de la serie 5V son actuadores lineales mecánicos con correa dentada.
Gracias a un sistema específico de poleas con configuración omega, estos ejes permiten reducir al mínimo la inercia del sistema.
Además, la presencia de uno o más guías de bolas recirculantes (versión HS) así como un perfil cuadrado especial autoportante proporcionan una gran rigidez y resistencia a cargas dinámicas, asegurando un desplazamiento preciso y rápido de cargas pesadas.
Diseño
perfil abierto con placa de protección
Carreras
max. 1500 mm
Tamaños
50, 65, 80
Fijación
por medio de accesorios
Contrucción
eje electromecánico con correa dentada
Lubricación
lubricacion centralizada mediante canales internos
Tipo de guía
interna, con bolas recirculantes (tipo jaula)
Funcionamiento
actuador de multiposicion lineal
Ciclo de trabajo
100%
Montaje del motor
a ambos lados
Clase de protección
IP 20
Repetibilidad [% FS]
± 0,05 mm
Uso con sensor externo

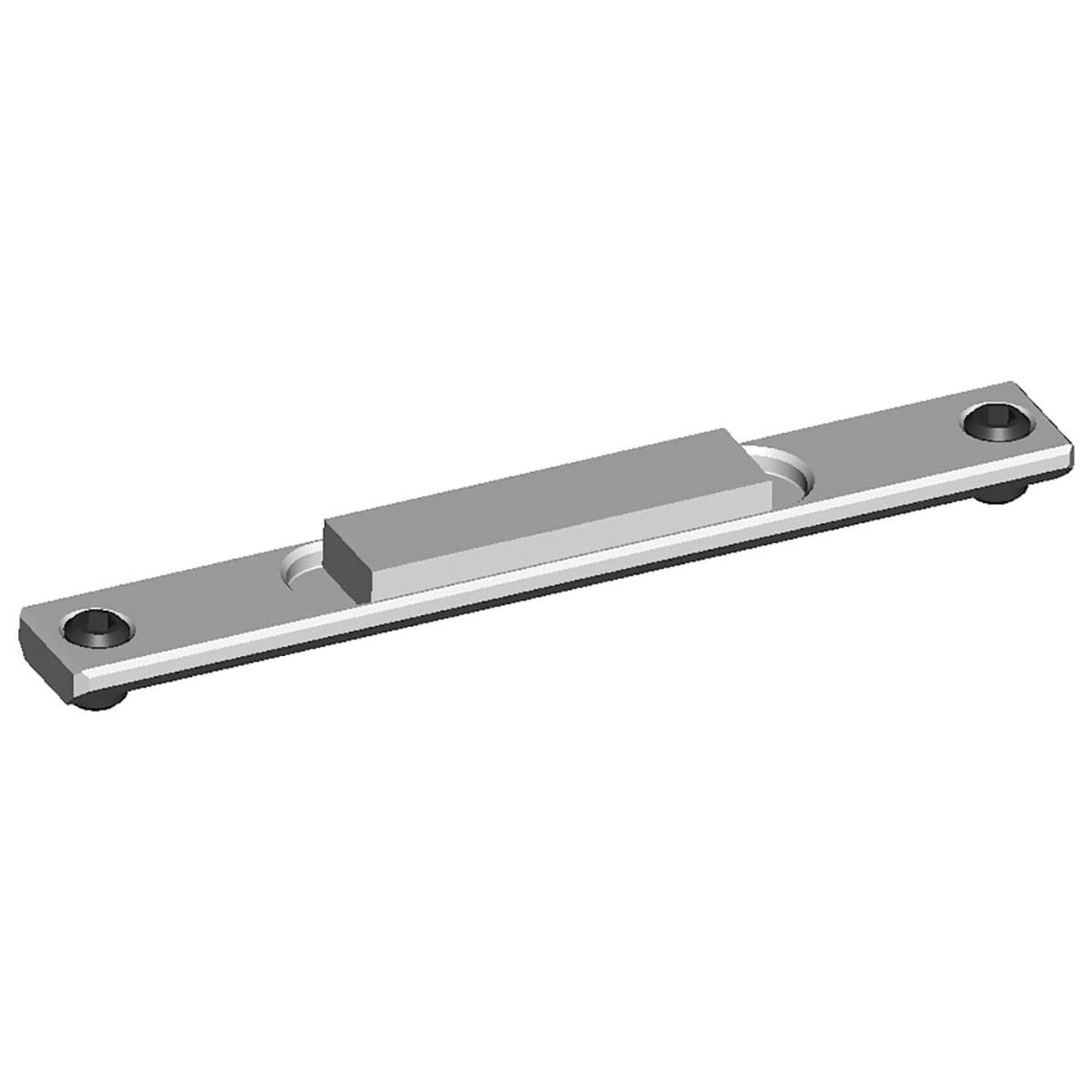

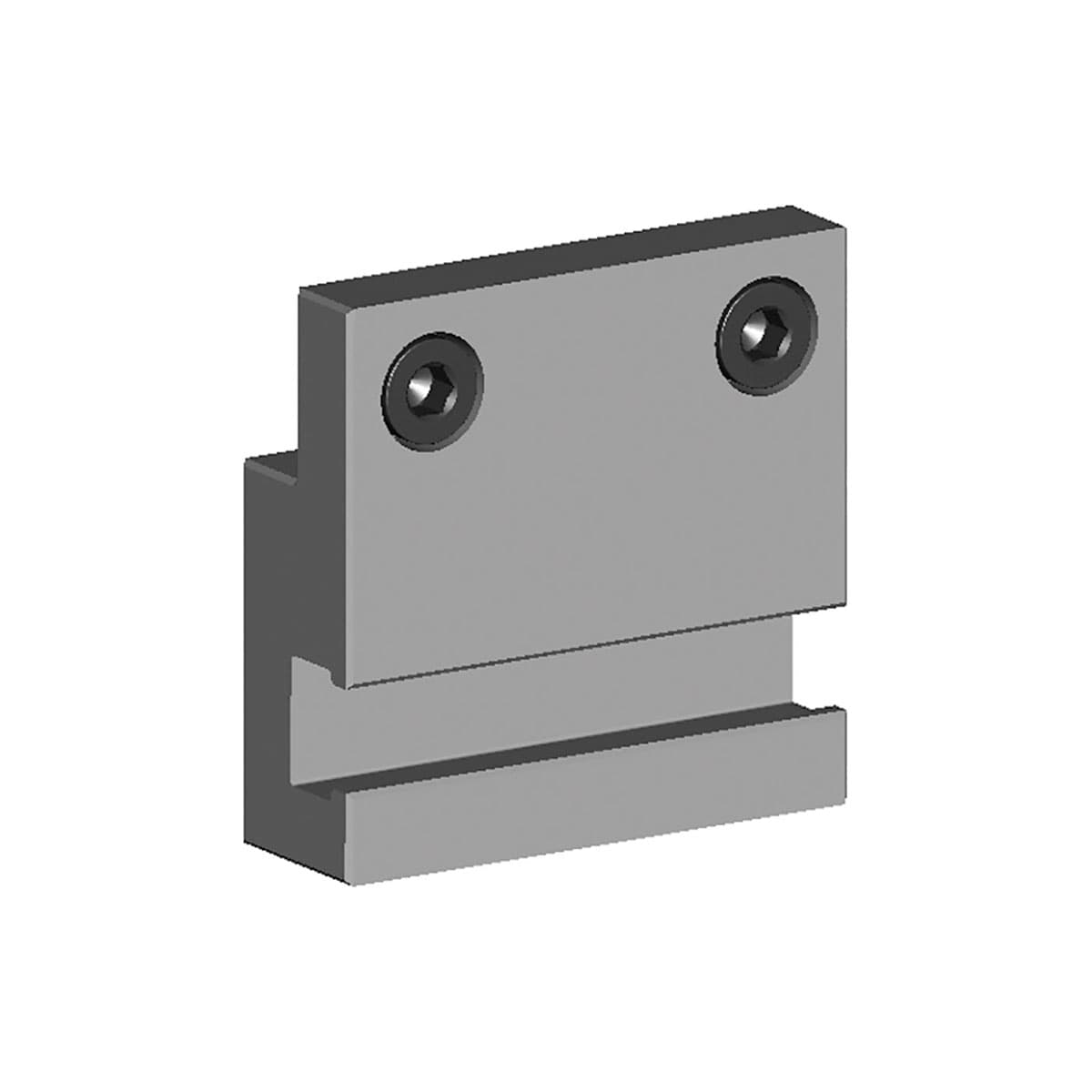

Interruptores magnéticos CST mediante accesorios Mod. SMS
